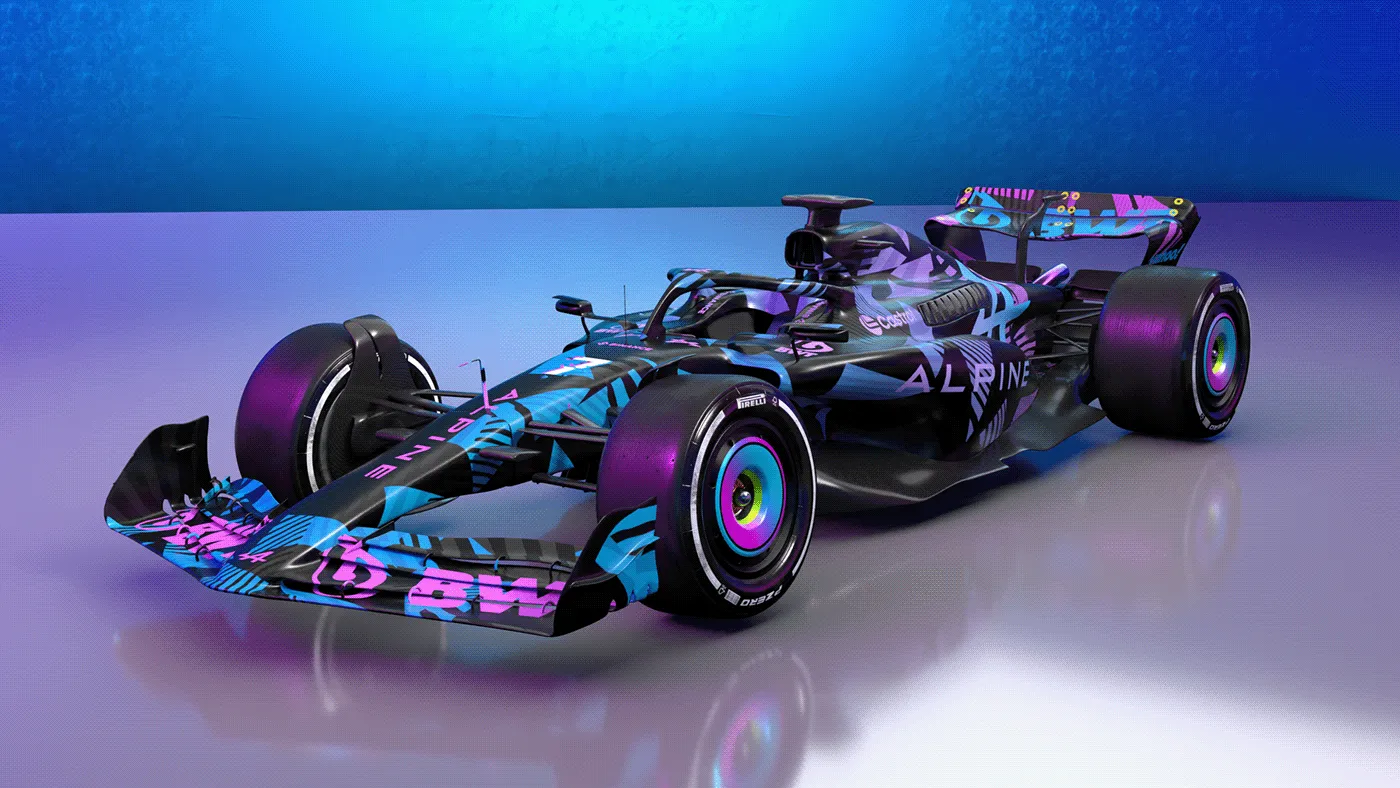

🛠️🏎️ Μέρος 3: Πλαίσιο, Ανάρτηση & Υλικά – Η Μηχανική Καρδιά του A525 🛠️🏎️

1. Τι θα αναλύσουμε εδώ

Στο τρίτο μέρος της τεχνικής ανάλυσης του Alpine A525, εστιάζουμε στην μηχανική βάση του μονοθεσίου: το πλαίσιο (monocoque), το σύστημα ανάρτησης εμπρός και πίσω, καθώς και τα υλικά που επιλέγονται για απόλυτη ακαμψία, χαμηλό βάρος και στιβαρότητα.

Συγκεκριμένα, θα δούμε:

• 🧱 Το carbon πλαίσιο & crash structures

• ⚙️ Ανάρτηση εμπρός και πίσω (push-rod)

• 🧬 Προηγμένα υλικά, 3D printing και εξοικονόμηση βάρους


2. Πλαίσιο & Monocoque – Η σπονδυλική στήλη του A525 🦴

Το monocoque του A525 είναι ένα μονοκόμματο κέλυφος από ανθρακονήματα (carbon fibre), κατασκευασμένο μέσω σύνθεσης (lay-up) και ωρίμανσης σε autoclave υψηλής πίεσης και θερμοκρασίας. Αυτό περιλαμβάνει:

• 100+ στρώσεις υφάσματος με στρατηγικές γωνίες (0°, ±45°, 90°)

• Zylon panels στα πλαϊνά, για προστασία από διάτρηση σε πλευρικές συγκρούσεις

• Ενισχύσεις τιτανίου στα σημεία στήριξης αναρτήσεων και κινητήρα


📌 Trivia: H Alpine το 2024 επανέφερε νέο, ελαφρύτερο chassis, και στο A525 συνέχισε με ακόμη πιο εξευγενισμένο lay-up — συνδυάζοντας ακαμψία & ευελιξία.

Crash structures

• Μύτη (nosecone): Το A525 έχει συντομότερη μύτη για αεροδυναμικούς λόγους, η οποία όμως εξακολουθεί να πληροί τα πρότυπα απορρόφησης πρόσκρουσης της FIA.

• Πίσω crash δομή: Τοποθετείται πάνω στο κιβώτιο και είναι σχεδιασμένη να απορροφά κινητική ενέργεια μέσω συντριβής ειδικής ανθρακονηματικής δομής.


3. Ανάρτηση – Ελεγχόμενη δυναμική σε κάθε εκατοστό 🔩

3.1. Εμπρός Ανάρτηση – Push-Rod με anti-dive

Η Alpine επέλεξε να διατηρήσει το push-rod layout εμπρός, κάτι που προσφέρει:

• Καλύτερη προσβασιμότητα στο σύστημα

• Τοποθέτηση των ελατηρίων/αμορτισέρ στο επάνω μέρος του σασί

• Αεροδυναμική ευελιξία στη διαμόρφωση των wishbones


🦾 Anti-dive geometry: Η ανώτερη ράβδος έχει αρνητική κλίση (πίσω άκρο χαμηλότερα), που μειώνει τη βύθιση του εμπρός μέρους στο φρενάρισμα.

3.2. Πίσω Ανάρτηση – Push-Rod με anti-squat

Η Alpine είναι από τις λίγες ομάδες που χρησιμοποιούν push-rod και πίσω, ενώ η πλειονότητα (π.χ. Red Bull) επιλέγει pull-rod.

• Οφέλη:

  • Μεγαλύτερη ελευθερία στο κάτω μέρος για τον diffuser

  • Τοποθέτηση των damper/rocker συστημάτων πάνω στο κιβώτιο

  • Καλύτερη διαχείριση pitch & squat με κατάλληλη γεωμετρία


🔧 Anti-squat: Η εμπρός άκρη του πάνω ψαλιδιού είναι πιο ψηλά, κάτι που μειώνει τη «βουτιά» του πίσω μέρους στην επιτάχυνση — ιδανικό για καλύτερη πρόσφυση.

3.3. Τεχνολογία 3D-printing στο σύστημα ανάρτησης

Η Alpine, σε συνεργασία με τη 3D Systems, κατασκεύασε υδραυλικούς συσσωρευτές τιτανίου (hydraulic accumulators) για το σύστημα heave damper στο πίσω μέρος:

• 💡 Έχουν εσωτερικές σπειροειδείς διαδρομές για μέγιστη απόσβεση κραδασμών

• 🪶 Είναι ελαφρύτεροι κατά ~15–20% σε σχέση με κατεργασμένους από συμπαγές τιτάνιο

• ✅ Καθαρίζονται σε ειδικές συνθήκες για απόλυτη υδραυλική καθαρότητα


4. Προηγμένα Υλικά – Ελαφρύτερα, ισχυρότερα, πιο έξυπνα 🧪

• Ανθρακονήματα (CFRP): Διαφορετικά weaves (υψηλής αντοχής / υψηλού modulus) χρησιμοποιούνται σε κρίσιμα σημεία — π.χ. στο bulkhead ή στα σημεία στήριξης του Halo.

• Ζylon & Kevlar: Ενισχύσεις για απορρόφηση ενέργειας και προστασία από διάτρηση

• Τιτάνιο (6Al-4V): Σε ακραίες εφαρμογές όπως upright, toe-links, και εξαρτήματα πίεσης

• Αλουμίνιο αεροπορικού τύπου: Για εξαρτήματα χαμηλού φορτίου όπως brackets ή καλύμματα αισθητήρων

• Ειδικά κράματα για φρένα: Carbon-Carbon δίσκοι και pads (Carbon Industrie), Brembo calipers από κράματα αλουμινίου/λιθίου


💡 Smart detail: H Alpine χρησιμοποιεί ακατέργαστο carbon χωρίς χρώμα σε πολλές επιφάνειες, για εξοικονόμηση ~400 g από την απουσία βαφής.

5. Βάρος & Κατανομή – Το παιχνίδι των χιλιοστών ⚖️

• Στόχος: Το A525 ξεκίνησε από την 1η αγωνιστική στο ελάχιστο όριο βάρους, σε αντίθεση με το A524.

• Μπαγιόν (ballast): Περίπου 5–10 kg στρατηγικά τοποθετημένα στο πάτωμα για βέλτιστη κατανομή (46–47% μπροστά).

• Καλωδιώσεις: Χρησιμοποιούνται ultra-light καλώδια, συνδετήρες Deutsch, και καλωδιώσεις custom-cut χωρίς έξτρα μήκος.


📌 Tech Tip: Όσο πιο ελαφρύ το πλαίσιο, τόσο περισσότερες επιλογές ισορροπίας έχεις. Όλα τα περιττά γραμμάρια αφαιρούνται για να «μεταφερθούν» εκεί που μετρούν.

6. Συμπέρασμα

Το Alpine A525, μηχανικά, είναι μια σταθερή εξέλιξη γεωμετρικής ακρίβειας και υλικού engineering. Δεν αναζητά επαναστατικές αλλαγές, αλλά μέσω προσεγμένων λεπτομερειών και προηγμένης κατασκευής επιτυγχάνει:

• Καλύτερη διαχείριση της δυναμικής του πλαισίου

• Προβλέψιμη συμπεριφορά στις αλλαγές φορτίου

• Μέγιστη ευελιξία στην κατανομή βάρους


Στο τελευταίο Μέρος 4, θα εξετάσουμε τα ηλεκτρονικά συστήματα, το λογισμικό, τα δεδομένα, και την πραγματική επίδοση του A525, με συγκρίσεις απέναντι στο περσινό A524 και το φετινό Williams FW47. Μείνετε συντονισμένοι! ⚡📊
